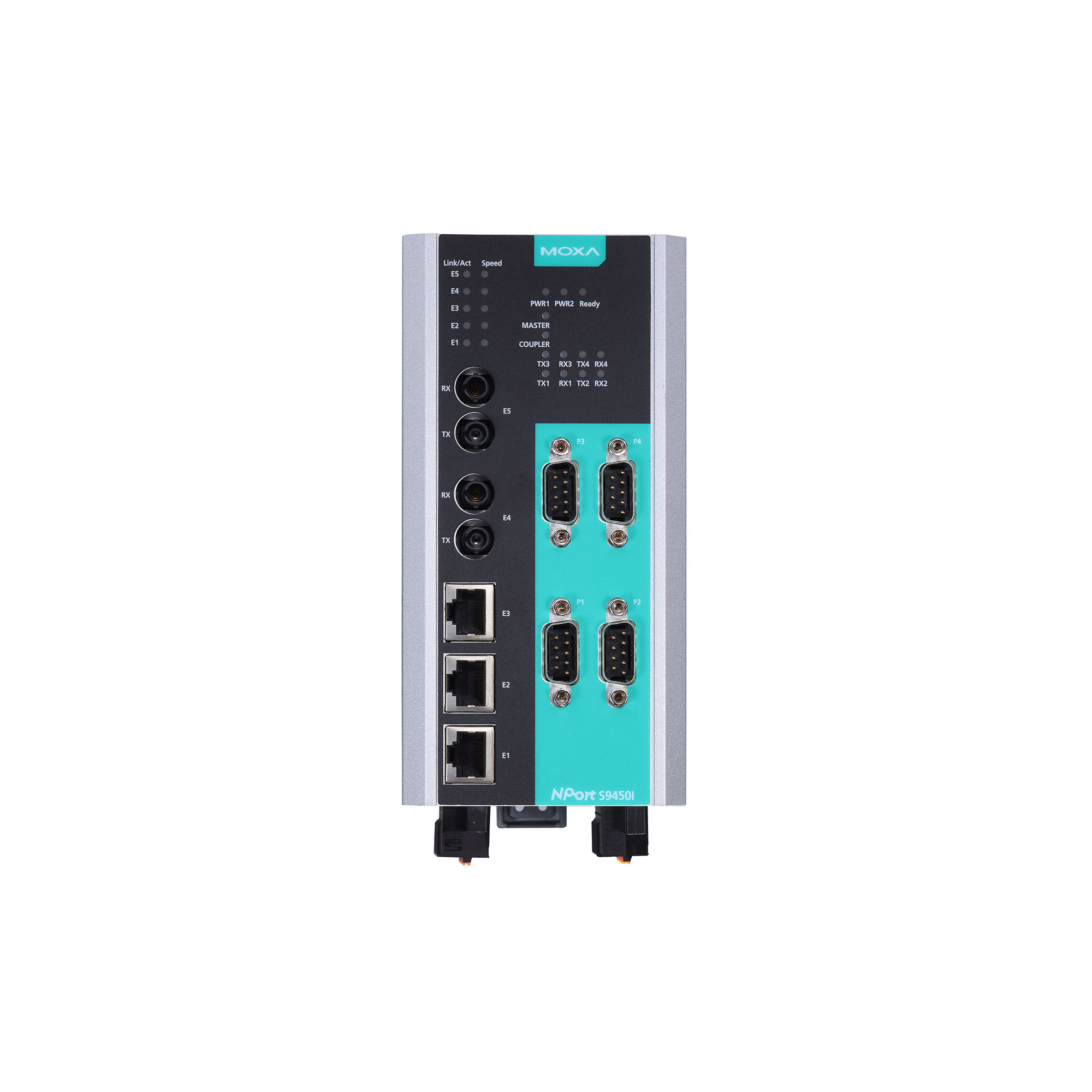

Преобразователь NPort S9450I-2M-ST-HV-T

• Параметры последовательной связи
• Количество последовательных портов
  4
• Тип последовательных портов
  RS-232/422/485 
• Разъем последовательного порта
  DB9 'папа' 
• Передаваемые сигналы
  RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND 
  RS-422: TxD+, TxD-, RxD+, RxD-, GND 
  RS-485 (2-проводный): Data+, Data-, GND 
  RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND 
• Бит данных
  5, 6, 7, 8 
• Четность
  нет, чет, нечет, 0, 1 
• Стоповые биты
  1, 1.5, 2 
• Управление потоками данных
  RTS/CTS, XON/XOFF 
• Скорость передачи данных, бит/с
  50 ~ 921600 
• Управление направлением передачи данных по RS-485
  ADDC® (автоматическое) 
• Изоляция последовательной линии
  2 кВ 

• Интерфейс
• Общее количество портов
  4

• Параметры связи
• Порты Ethernet
  3 x Ethernet 10/100BaseT(X) - 'витая пара' 
• Тип разъема
  RJ45 (8 конт.) 
• Магнитная изоляция Ethernet-портов
  1,5 кВ 

• Функции VLAN и IGMP
• Максимальное количество VLAN
  64 
• Диапазон VLAN ID
  1 ~ 4094 
• Количество групп IGMP
  256 
• Количество приоритизированных очередей
  4

• Встроенный Ethernet-коммутатор
• Стандарты
  IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control, IEEE 802.1D for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1x for Authenticat
• Протоколы
  ICMP, IPv4, TCP, UDP, ARP, Telnet, DNS, HTTP, SMTP, SNTP, IGMPv1/v2, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 82, BootP, TFTP, SNTP, SMTP, RARP, GMRP, LACP, RMON
• MIB
  MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9
• Управление потоками
  IEEE 802.3x flow control, back pressure flow control interface 

• Характеристики оптоволоконного интерфейса Fast Ethernet
• Количество оптических портов
  2
• Тип интерфейса
  Многомодовое оптоволокно 
• Разъем
  ST 
• Дальность передачи по оптоволокну
  до 4 км 
  до 5 км 
• Длина волны по оптоволокну, нм
  1300 
• Мощность оптического передатчика, дБм
  -20
• Чувствительность оптического приемника, дБм
  -32
• Допустимые потери в канале связи, дБм
  12
• Насыщение приемника, дБм
  -6

• Релейный вывод
• Количество каналов релейного вывода
  2
• Нагрузочная способность реле
  1 А при 24 В пост. 

• Управление устройством
• Интерфейс управления
  Telnet/SSH-консоль 
  Web-интерфейс 
  Windows-утилита 
  Последовательная консоль 
• Кнопка Reset
  Есть 
• Консольный порт
  RS-232 (10-контактный RJ45)

• Требования к электропитанию
• Рабочее напряжение
  12 ~ 48 В пост. 
• Потребление тока
  80 мА при 110 В пост.
• Разъем электропитания
  Клемма 

• Условия эксплуатации
• Рабочая температура, °C
  -40 ~ +85 
• Температура хранения, °C
  -40 ~ +85 
• Рабочая влажность, %
  5 ~ 95 

• Конструктивные свойства
• Материал корпуса
  Металл 

• Размеры и вес
• Габаритные размеры, мм
  80 x 160 x 109
• Вес нетто, кг
  2.54

• Монтаж
• Монтаж
  На DIN-рейку 

• Наличие международных сертификатов
• Безопасность
  UL 61010-1 
• Электромагнитная совместимость (EMI)
  CISPR 22 
  FCC Part 15 Subpart B Class A 
• Электромагнитная совместимость (EMS)
  IEC 61000-4-11 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-3 RS 
  IEC 61000-4-4 (EFT) 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 
• Электромагнитная совместимость (EMC)
  EN 61000-6-2 
  EN 61000-6-4 
• Применение на электрических подстанциях
  IEC 61850-3 
  IEEE 1613 
• Среднее время наработки на отказ (MTBF), часов
  347436

• Гарантийный срок
• Гарантийный срок
  5 лет 

• Комплект поставки
• Комплект поставки
  Кабель CN20070 (RJ45-DB9 'мама') 
  Краткое руководство пользователя 
  Крепеж для монтажа на DIN-рейку 
  Устройство 

• Страница товара на англоязычном сайте
• Ссылка на сайт moxa.com
  https://www.moxa.com/product/NPort_S9450I_Series.htm

Документация

Datasheet (англ.): скачать (0,9 Мб)

Руководство по быстрой установке NPort S9000 (англ.): скачать (0,7 Мб)

Руководство пользователя NPort S9000 (англ.): скачать (11 Мб)

Руководство по использованию командной строки для NPort S9000 (англ.): скачать (2 Мб)

Руководство пользователя утилиты Moxa CLI Configuration Tool (англ.): скачать (1.1 Мб)

Чертеж для AutoCAD 2D (dwg): скачать (0,3 Мб)

3D-модель (stp): скачать (2 Мб)
